蒸發式冷凝器擋水板的作用

作者：hengke 來源：河北安來環保科技有限公司時間：2022-04-04 10:19:37訪問量：次

描述：蒸發式冷凝器擋水板的安裝位置和數量對蒸發式冷凝器的工作效果有很大的影響,因此需要對其進行合理的設計。在安裝時應該水平放置,不能豎著放置或者斜著放置;同時還要注意其傾斜角度不宜過大、過高或過低;否則會影響換熱管內的流速和傳熱效果。

蒸發式冷凝器擋水板的作用av0河北安來環保科技有限公司

1、蒸發式冷凝器的擋水板是蒸發式冷凝器的重要組成部分,它的作用就是將進入冷凝器的空氣進行阻擋,避免空氣的流動。av0河北安來環保科技有限公司

2、擋水板的安裝位置和數量對蒸發式冷凝器的工作效果有很大的影響,因此需要對其進行合理的設計。av0河北安來環保科技有限公司

3、擋水板的安裝高度應與換熱管的直徑相同或略大些為好。av0河北安來環保科技有限公司

4、擋水板在安裝時應該水平放置,不能豎著放置或者斜著放置;同時還要注意其傾斜角度不宜過大、過高或過低;否則會影響換熱管內的流速和傳熱效果。av0河北安來環保科技有限公司

5、當蒸發式冷凝器內存在雜質顆粒時,應該使用過濾網進行過濾后再進行安裝使用。av0河北安來環保科技有限公司

蒸發式冷凝器擋水板的作用 av0河北安來環保科技有限公司

冷卻塔填料的作用 av0河北安來環保科技有限公司

1、填料可以吸收氣體中多余的水分(氣液兩相),降低氣體的露點溫度(tl); av0河北安來環保科技有限公司

2、填料還可以增加氣體接觸面積以提高傳熱速率; av0河北安來環保科技有限公司

3、填料還可以使液體汽化以增加散熱量; av0河北安來環保科技有限公司

4、由于液體蒸發的吸熱效應而使冷卻介質的溫度下降。av0河北安來環保科技有限公司

蒸發式冷凝器冷凝器的組成：av0河北安來環保科技有限公司

在制冷系統中，蒸發器、冷凝器、壓縮機和節流閥是制冷系統中必不可少的四大件，這當中蒸發器是輸送冷量的設備。制冷劑在其中吸收被冷卻物體的熱量實現制冷。av0河北安來環保科技有限公司

壓縮機，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量一起傳遞給冷卻介質帶走。av0河北安來環保科技有限公司

節流閥對制冷劑起節流降壓作用，同時控制和調節流入蒸發器中制冷劑液體的量，并將系統分為高壓側和低壓側兩大部分。av0河北安來環保科技有限公司

實際制冷系統中，除上述四大件之外，常常有一些輔助設備，如電磁閥、分配器、干燥器、集熱器、易熔塞、壓力控制器等部件組成，它們是為了提高運行的經濟性、可靠性和安全性而設置的。av0河北安來環保科技有限公司

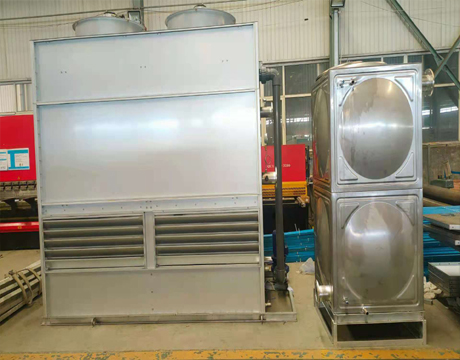

蒸發式冷凝器組成 av0河北安來環保科技有限公司

蒸發式冷凝器運行原理：av0河北安來環保科技有限公司

噴淋水由水泵將集水槽中的水輸送到蒸發式冷凝器頂部的噴淋管，經噴嘴噴淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸熱后蒸發為水蒸氣，其余落入集水槽，供水泵循環使用。av0河北安來環保科技有限公司

軸流風機強迫空氣從頂部和側壁下部被吸入流經盤管，填料、飽和熱濕空氣則被排到周圍大氣中，熱濕空氣中夾帶的部分水滴通過收水器截留，有效地控制水滴飄散損失，散失致大氣中的水蒸氣在系統中由浮球閥控制補充冷卻水。av0河北安來環保科技有限公司
